膠球清洗/凝汽器膠球清洗裝置標準與技術如何推動行業進步？
隨著節能設備產品不斷推陳出新，汽輪機行業即將面臨新一輪的產業升級，相關標準與時俱進，近日，連云港市宏慶電力輔機開發有限公司針對膠球清洗/凝汽器膠球清洗裝置標準與技術推進行業進步做出專題討論。一、膠球清洗/凝汽器膠球清洗裝置概述；二、A、B系列的使用范圍；三、A、B兩大系列膠球清洗裝置產品的優點；四、工作原理；五、收球網的型號及技術參數；六、膠球清洗/凝汽器膠球清洗裝置的組成。
一、膠球清洗/凝汽器膠球清洗裝置概述：
膠球清洗/凝汽器膠球清洗裝置是汽輪機   組在運行當中對凝汽器冷卻管進行有效清洗的設備。該裝置使用性能的好壞直接影響到汽輪機凝汽器的清洗程度和傳熱效果。該裝置的適用范圍相當廣泛，它不僅適用于汽輪機凝汽器的清洗，同時適用于石油、石化、化工、鋼鐵單位；固定管板式熱交換器的冷卻管的清洗，近年來又進入了中央空調的市場，該裝置在連續工作不降低負荷的情況下，可以隨時投入使用，能始終保持冷卻管的清潔狀態，能延長冷卻管的使用壽命，減輕勞動強度，增加經濟效益。是提高電廠、石油、石化、化工、鋼鐵企業凝汽器及熱交換器安全經濟運行不可缺少的裝置。
我公司生產的膠球清洗/凝汽器膠球清洗裝置是目前國內更新?lián)Q代產品，膠球清洗裝置主要分A、B兩大系列；A系列為漏斗式膠球網是產品。B系列為沖孔板網式收球網，本裝置主要組成部件由先進的強排污反沖洗二次濾網和收球網組成，兩大系列收球網是當前國內對冷卻管清洗產品。它具有以下特點：
1）設計結構新穎合理。
2）操作方便。
3）膠球回收率可達（≥98%）。
4）二次濾網過濾能力強。
二、A、B系列的使用范圍：
1、A系列漏斗式收球網主要適用于50MW以下發電機組凝汽器冷卻水管的清洗裝置，同時適用于各種熱交換器對冷卻管的清洗的使用，提高熱交換的經濟效益。
2、B系列沖孔板網式收球網廣泛用于50MW以上汽輪機組的凝汽器冷卻水管的清洗使用。
三、A、B兩大系列膠球清洗裝置產品的優點
1、我公司生產的A、B兩大系列產品克服老膠球清洗的漏球、切球、跑球的缺點。
2、收球率：投球達到飽和狀態下收球率可以達到98%以上。
3、采用不銹鋼沖孔板作為攔網，膠球的使用壽命可以延長3—4倍時間。
四、膠球清洗/凝汽器膠球清洗裝置工作原理：
選用合適的膠球，將膠球從裝室手孔處投入裝球室內，投球數量為凝汽器冷卻水管數的10%左右。先打開收球網的球閥，然后啟動膠球泵，再打開裝球室上的放氣閥，排完裝球室內的空氣，關閉排氣閥，再打開送球管道中間的球閥，當水流正常運行時慢慢打開裝球室的切換閥，不宜過猛的切換，膠球在循環水流的帶動下進入凝汽器水室。膠球在循環水進出口壓力差的作用下洗刷冷卻管內泥沙污物，對冷卻管內進行一次抹擦，使冷卻管內壁泥沙污垢隨著水流帶出，膠球經循環水的帶動下進入收球網，在收球網阻攔下，將膠球分離出來，由膠球泵吸出重打入裝球室，按此規律往復循環對凝汽器冷卻水管進行連續清洗。
五、收球網的型號及技術參數
型號 工作壓力 循環水管徑 形式
LSHK-250 ﹥0.15Mpa DN250 漏斗式
LSHK-300 ﹥0.15Mpa DN300 漏斗式
LSHK-350 ﹥0.15Mpa DN350 漏斗式
LSHK-400 ﹥0.15Mpa DN400 漏斗式
LSHK-500 ﹥0.15Mpa DN500 漏斗式
LSHK-600 ﹥0.15Mpa DN600 漏斗式
LSHK-700 ﹥0.15Mpa DN700 漏斗式
LSHK-800 ﹥0.15Mpa DN800 漏斗式
LSHK-900 ﹥0.15Mpa DN900 漏斗式
LSHK-1000 ﹥0.15Mpa DN1000 雙欄板式
LSHK-1200 ﹥0.15Mpa DN1200 雙欄板式
LSHK-1400 ﹥0.15Mpa DN1400 雙欄板式
LSHK-1600 ﹥0.15Mpa DN1600 雙欄板式
LSHK-1800 ﹥0.15Mpa DN1800 雙欄板式
LSHK-2000 ﹥0.15Mpa DN2000 雙欄板式
六、膠球清洗/凝汽器膠球清洗裝置組成：
1、二次濾網：二次濾網是冷卻水凈化裝置的主要設備之一，它可以清洗大于6㎜以上的一切雜物，能保證膠球暢通無阻在凝汽器內正常運行，二次濾網起到了關鍵作用。詳細工作參數等情況參閱“二次濾網”使用說明書。電動旋轉反沖洗二次濾網結構形式如二次濾網使用說明書上的圖樣所示：它主要由：（1）殼體（2）不銹鋼網芯（3）傳動機構（4）減速機（5）強排污裝置等部件組成。
2、收球網：收球網是膠球清洗系統中的關鍵設備，它安裝在凝汽器循環水的出水管段上，它的作用是把膠球從冷卻水中分離出來。我公司設計的漏斗式和沖孔板網式收球網。它克服了柵板的漏球、跑球、切球等缺點，操作方便，收球率高，經濟效益好。

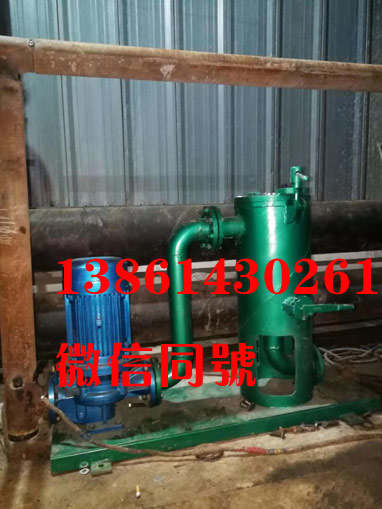

3、裝球室：裝球室是膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置：它由外殼、漏斗、切換閥等部件組成，并配有觀察窗、放氣閥、放水閥。
4、膠球泵：它是膠球系統中使膠球進行不斷循環的動力設備，該水泵是一個專用無障礙離心泵，其葉輪由兩片葉片構成管狀通道，它具有不堵球、不切球和對膠球磨損力小等優點。 |
